Диаметры труб: как выбрать и измерить

При проектировании и монтаже инженерных систем, будь то водопровод, отопление, газоснабжение или канализация, выбор правильного диаметра трубы играет решающую роль. Этот параметр напрямую влияет на эффективность работы всей системы, определяя ее пропускную способность и долговечность.

В этой статье мы разберемся в основных понятиях, связанных с диаметрами труб, и поможем сделать правильный выбор.

Классификация по диаметру

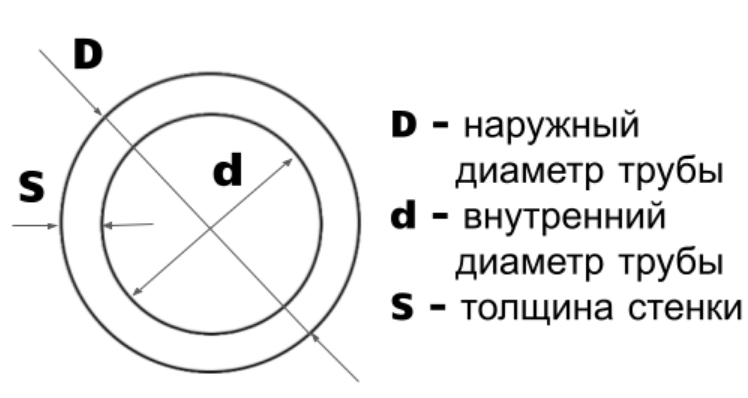

Классификация осуществляется на основе двух основных параметров: наружного диаметра (D) и условного прохода d (Ду).

• Наружный диаметр (D) – это диаметр внешней стенки, измеряемый в миллиметрах. Этот параметр важен для определения совместимости трубы с фитингами, креплениями и другими элементами системы.
• Условный проход d (Ду) – это приблизительный внутренний диаметр, округленный до целого числа. Он характеризует пропускную способность трубы и влияет на выбор диаметра в зависимости от расхода рабочей среды (воды, газа и т.д.).

Важно отметить, что существуют различные стандарты для обозначения диаметров труб, например, ГОСТ, DIN, ANSI. В зависимости от стандарта, обозначение может включать наружный диаметр, условный проход и толщину стенки. Например, обозначение «D 50» означает, что наружный диаметр составляет 50 мм.

Диаметры электросварных труб

Это один из самых распространенных видов, используемых в различных отраслях промышленности и строительства. Их популярность обусловлена доступной ценой, широким ассортиментом размеров и хорошими эксплуатационными характеристиками.

Диаметры электросварных труб варьируются в очень широком диапазоне, что позволяет подобрать оптимальный вариант для любой задачи. Наиболее распространенные – от 10 мм до 1420 мм. Для их обозначения используются стандарты, такие как ГОСТ 10704-91, ГОСТ 10705-80 и другие. В зависимости от стандарта, обозначение может включать наружный диаметр (D), условный проход d (Ду) и толщину стенки.

Выбор диаметра зависит от нескольких факторов, включая назначение, рабочее давление и другие параметры системы. Например, для водопровода в квартире подойдут трубы небольшого диаметра, а для магистрального трубопровода потребуется труба с большим диаметром и толстой стенкой.

Диаметры бесшовных труб

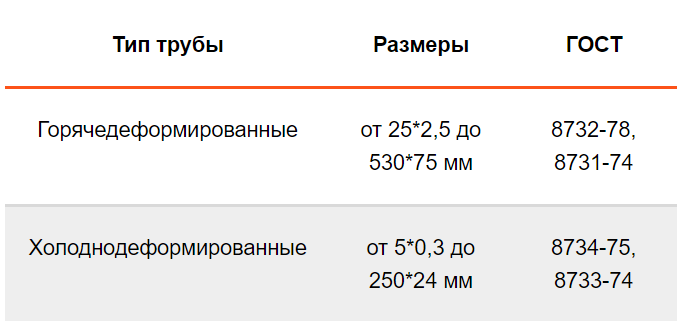

Изготавливаются без сварного шва, что обеспечивает им высокую прочность и надежность. Используются в условиях повышенного давления и температуры, например, в нефтегазовой промышленности, химической промышленности и энергетике. Диаметры бесшовных труб также варьируются в широком диапазоне, от 5 мм до 550 мм, и соответствуют стандартам ГОСТ 8732-78, ГОСТ 8734-75 и другим.

Диаметры ВГП труб

ВГП трубы (водогазопроводные) изготовлены из стали с цилиндрической резьбой на концах, предназначены для водопроводов и газопроводов. Диаметры обычно указываются в дюймах, например, 1/2″, 3/4″, 1″, 2″ и т.д.

Как измерить диаметр самостоятельно

Для измерения наружного диаметра можно использовать штангенциркуль или рулетку. Для измерения внутреннего диаметра потребуется специальный инструмент, например, нутромер.

Перед измерением убедитесь, что поверхность трубы чистая и сухая. Проведите несколько измерений в разных местах, чтобы убедиться в точности результатов.

Если вы используете рулетку, убедитесь, что она плотно прилегает к поверхности трубы. При измерении внутреннего диаметра учитывайте толщину стенок.

Штангенциркуль

Это наиболее точный инструмент для измерения наружного диаметра. Разведите губки штангенциркуля и поместите их вокруг трубы. Убедитесь, что губки плотно прилегают к поверхности, и считайте показания на шкале.

Рулетка

Если у вас нет штангенциркуля, можно использовать рулетку. Оберните рулетку вокруг трубы и измерьте ее окружность. Затем разделите полученное значение на число π (3,14159), чтобы получить диаметр.

Нутромер

Для измерения внутреннего диаметра используется специальный инструмент – нутромер. Он состоит из двух раздвижных губок, которые помещаются внутрь трубы.

Разведите губки до упора в стенки трубы, и считайте показания на шкале.

Метод слепка

Если у вас нет нутромера, можно использовать метод слепка. Возьмите кусок мягкого материала, например, глины или пластилина, и прижмите его к торцу трубы, чтобы получить отпечаток внутреннего диаметра. Затем измерьте диаметр отпечатка с помощью линейки или штангенциркуля.

Помните, что точность измерений важна для выбора правильных фитингов и обеспечения надежности соединений. Если у вас есть сомнения, лучше обратиться к специалистам.
